Quạt ly tâm là một trong những thiết bị thông gió và xử lý không khí được sử dụng phổ biến trong các nhà máy, nhà xưởng, tòa nhà thương mại và nhiều lĩnh vực sản xuất công nghiệp. Với khả năng tạo áp suất cao, vận chuyển không khí qua hệ thống đường ống và hút khí từ các khu vực cần xử lý, quạt ly tâm đóng vai trò quan trọng trong việc cải thiện môi trường làm việc, loại bỏ bụi bẩn, khí thải và duy trì chất lượng không khí.
Vậy quạt ly tâm là gì? Thiết bị này có cấu tạo như thế nào, được ứng dụng trong những lĩnh vực nào và có những loại quạt ly tâm phổ biến nào? Hãy cùng Thành Danh Đạt tìm hiểu chi tiết trong bài viết dưới đây.
1. Quạt ly tâm là gì?
Quạt ly tâm, còn được gọi là quạt hút ly tâm hoặc quạt công nghiệp ly tâm, là thiết bị cơ khí sử dụng lực ly tâm để di chuyển không khí hoặc các dòng khí từ cửa hút vào bên trong bánh công tác, sau đó đẩy dòng khí ra cửa thoát theo phương gần vuông góc với hướng hút.
Nguyên lý hoạt động này cho phép quạt tạo ra chênh lệch áp suất, giúp vận chuyển không khí qua hệ thống ống gió, bộ lọc bụi, đường ống công nghệ và các thiết bị xử lý khí. Khác với quạt hướng trục, trong đó dòng khí chủ yếu đi song song với trục quay, quạt ly tâm có khả năng đáp ứng tốt các hệ thống cần áp suất trung bình đến cao, đặc biệt khi phải vận chuyển khí qua đường ống dài hoặc thiết bị có sức cản lớn.
Ưu điểm nổi bật của quạt ly tâm
- Tạo áp suất tốt: Phù hợp với hệ thống thông gió có trở lực lớn và đường ống dẫn khí phức tạp.
- Ứng dụng đa dạng: Có thể sử dụng để cấp gió, hút khí nóng, hút bụi và vận chuyển khí trong nhiều quy trình công nghiệp.
- Nhiều lựa chọn thiết kế: Có các dòng quạt áp suất thấp, trung bình, cao và các phiên bản chuyên dụng.
- Dễ tích hợp hệ thống: Có thể kết hợp với đường ống, chụp hút, bộ lọc bụi, thiết bị xử lý khí và bộ điều khiển tốc độ.
Hiệu quả hoạt động của quạt phụ thuộc vào lưu lượng gió, áp suất yêu cầu, đặc tính dòng khí, thiết kế bánh công tác và điều kiện lắp đặt thực tế.
2. Ứng dụng của quạt ly tâm trong đời sống và công nghiệp
Nhờ khả năng tạo áp suất và vận chuyển không khí hiệu quả, quạt ly tâm được ứng dụng rộng rãi trong nhiều lĩnh vực của đời sống và sản xuất.
2.1. Thông gió nhà xưởng và nhà máy
Quạt ly tâm được sử dụng để hút không khí nóng, cấp khí tươi và lưu thông không khí trong nhà xưởng. Thiết bị góp phần giảm tích tụ nhiệt, hạn chế mùi khó chịu và cải thiện điều kiện làm việc cho người lao động. Trong các nhà máy có hệ thống ống gió phức tạp hoặc yêu cầu áp suất cao, quạt ly tâm là lựa chọn phù hợp để duy trì lưu lượng khí theo thiết kế.
2.2. Hút bụi công nghiệp
Trong các ngành chế biến gỗ, gia công kim loại, sản xuất xi măng, chế biến nông sản và sản xuất vật liệu xây dựng, bụi phát sinh trong quá trình vận hành có thể ảnh hưởng đến sức khỏe người lao động và chất lượng sản phẩm. Quạt ly tâm được sử dụng để tạo lực hút, thu gom bụi từ các vị trí phát sinh và đưa dòng khí đến hệ thống lọc bụi như cyclone, túi lọc hoặc thiết bị xử lý chuyên dụng.
Đối với hệ thống hút bụi, cần lựa chọn bánh công tác, vật liệu chế tạo và kết cấu quạt phù hợp với kích thước hạt bụi, nồng độ bụi và nguy cơ mài mòn.
2.3. Hút khói, khí thải và mùi công nghiệp
Quạt ly tâm được ứng dụng trong các hệ thống hút khói công nghệ, hút hơi hóa chất, khí thải và mùi phát sinh tại khu vực sản xuất. Thiết bị thường được kết hợp với chụp hút, đường ống dẫn khí và hệ thống xử lý nhằm hạn chế phát tán chất ô nhiễm ra môi trường làm việc.
Đối với khí ăn mòn, khí độc hoặc khí có nhiệt độ cao, cần sử dụng loại quạt được thiết kế chuyên dụng và đáp ứng yêu cầu an toàn của hệ thống.
2.4. Hệ thống HVAC và thông gió tòa nhà
Trong các trung tâm thương mại, nhà hàng, khách sạn, bệnh viện, tầng hầm và tòa nhà văn phòng, quạt ly tâm được sử dụng trong hệ thống điều hòa không khí và thông gió cơ khí. Các ứng dụng điển hình bao gồm cấp gió tươi, hút khí thải, thông gió phòng kỹ thuật và vận chuyển không khí qua các bộ lọc hoặc dàn xử lý không khí.
2.5. Ngành thực phẩm, nông sản và chế biến
Quạt ly tâm được sử dụng trong các hệ thống sấy, làm mát, thông gió và vận chuyển không khí phục vụ quá trình sản xuất. Trong các dây chuyền sấy nông sản, thực phẩm hoặc nguyên liệu công nghiệp, quạt giúp tuần hoàn không khí nóng hoặc phân phối dòng khí theo yêu cầu công nghệ. Vật liệu chế tạo và điều kiện vệ sinh cần được lựa chọn phù hợp với từng ứng dụng.
2.6. Ngành luyện kim và gia công cơ khí
Trong các nhà máy luyện kim, xưởng hàn và cơ sở gia công cơ khí, quạt ly tâm hỗ trợ hút khói hàn, thu gom bụi kim loại và thông gió khu vực sản xuất. Đối với các dòng khí chứa hạt mài mòn, tia lửa hoặc có nguy cơ cháy nổ, hệ thống cần được thiết kế và trang bị giải pháp an toàn phù hợp.

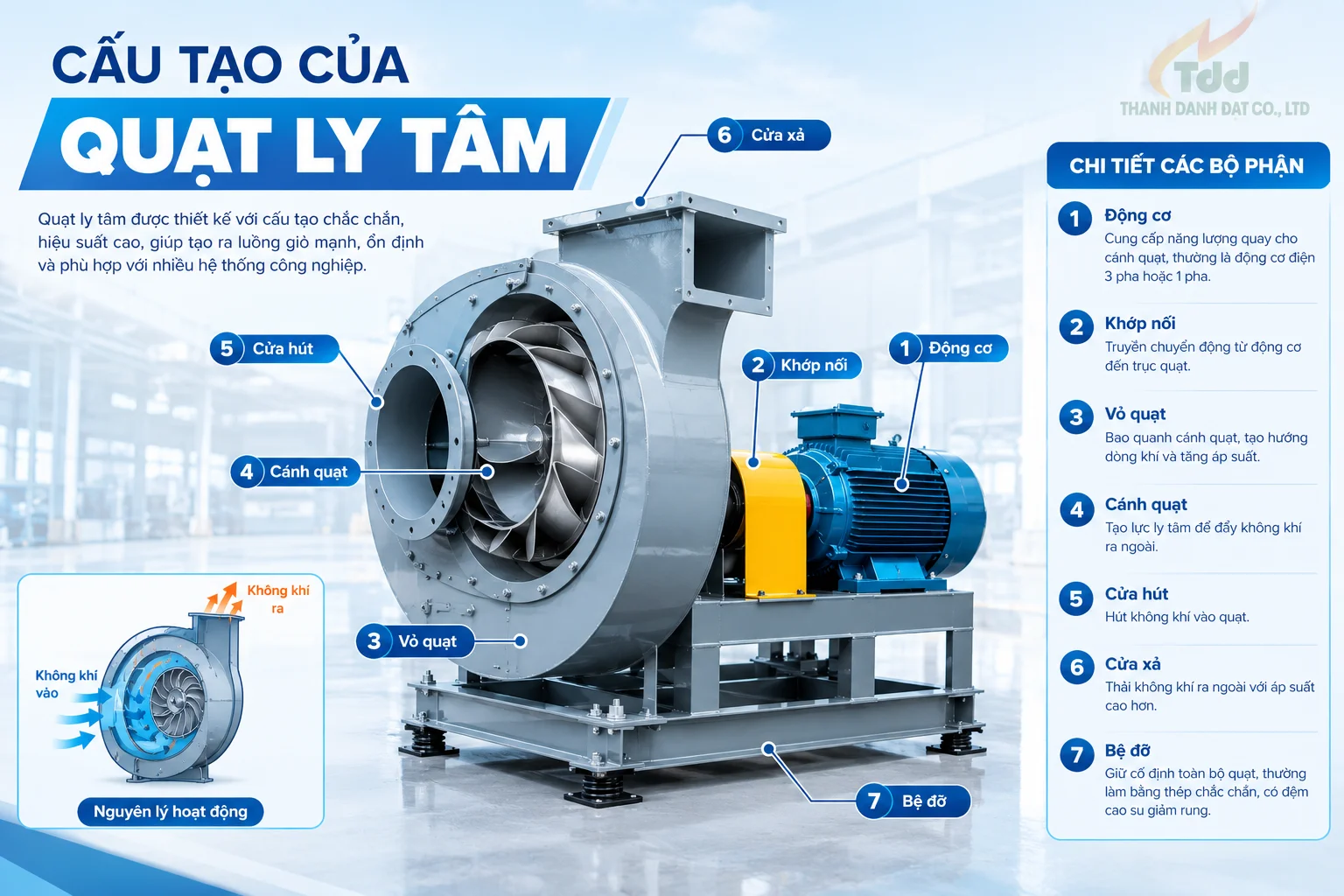

3. Cấu tạo của quạt ly tâm
Một chiếc quạt ly tâm công nghiệp thông thường bao gồm nhiều bộ phận phối hợp với nhau để tạo ra dòng khí có lưu lượng và áp suất theo yêu cầu.
3.1. Bánh công tác (cánh quạt)
Bánh công tác là bộ phận quan trọng nhất, gồm moay-ơ, đĩa cánh và các cánh quạt được bố trí theo thiết kế. Khi động cơ làm quay bánh công tác, không khí đi vào tâm bánh, được các cánh truyền năng lượng và di chuyển ra phía ngoài do tác động của chuyển động quay.
Bánh công tác có thể sử dụng cánh cong về phía trước, cánh cong về phía sau hoặc cánh thẳng hướng kính. Mỗi kiểu có đặc điểm riêng về hiệu suất, áp suất và khả năng xử lý bụi.
3.2. Vỏ quạt
Vỏ quạt thường có dạng xoắn ốc, bao quanh bánh công tác. Bộ phận này có nhiệm vụ thu gom dòng khí từ bánh công tác và dẫn khí đến cửa thoát.
Vỏ quạt cần có độ bền cơ học phù hợp, hạn chế rò rỉ và đáp ứng điều kiện làm việc về nhiệt độ, áp suất cũng như tính chất của dòng khí.
3.3. Động cơ điện
Động cơ cung cấp năng lượng để làm quay bánh công tác. Công suất động cơ được lựa chọn dựa trên lưu lượng, áp suất, hiệu suất quạt và chế độ vận hành.
Tùy ứng dụng, quạt có thể sử dụng động cơ truyền động trực tiếp hoặc truyền động qua dây đai, khớp nối hay cơ cấu phù hợp khác.
3.4. Trục quạt và ổ bi
Trục quạt truyền mô-men xoắn từ động cơ đến bánh công tác. Ổ bi hoặc cụm gối đỡ có nhiệm vụ đỡ trục, duy trì chuyển động quay ổn định và hạn chế ma sát.
Việc cân bằng động bánh công tác, căn chỉnh trục và bảo dưỡng ổ bi đúng cách giúp giảm rung động, hạn chế tiếng ồn và tăng tuổi thọ thiết bị.
3.5. Cửa hút và cửa thoát khí
Cửa hút là vị trí không khí đi vào quạt, thường nằm tại tâm bánh công tác. Cửa thoát là nơi dòng khí được dẫn ra ngoài sau khi được tăng năng lượng.
Kích thước và hình dạng cửa hút, cửa thoát cần phù hợp với thiết kế quạt và hệ thống đường ống để hạn chế tổn thất áp suất.
3.6. Khung đế và các bộ phận phụ trợ
Khung đế giúp cố định quạt và động cơ. Tùy thiết kế, thiết bị có thể được trang bị thêm chân đế chống rung, khớp nối mềm, lưới bảo vệ, bộ truyền đai, van điều tiết hoặc cảm biến giám sát.
Đối với hệ thống đặc biệt, quạt có thể cần lớp phủ chống ăn mòn, kết cấu chịu nhiệt hoặc các giải pháp đáp ứng yêu cầu chống cháy nổ.
4. Phân biệt các loại quạt ly tâm phổ biến
Quạt ly tâm có thể được phân loại theo nhiều tiêu chí khác nhau, bao gồm kiểu cánh, mức áp suất, mục đích sử dụng và phương thức truyền động.
4.1. Phân loại theo kiểu cánh quạt
Quạt ly tâm cánh cong về phía trước
Cánh quạt cong theo chiều quay. Kiểu quạt này thường có kết cấu nhỏ gọn, phù hợp với một số hệ thống thông gió và điều hòa không khí có yêu cầu áp suất thấp đến trung bình.
Tuy nhiên, loại cánh này thường không phải lựa chọn ưu tiên cho dòng khí chứa nhiều bụi thô vì bụi dễ tích tụ trên cánh, gây mất cân bằng.
Quạt ly tâm cánh cong về phía sau
Cánh cong ngược chiều quay. Loại này thường có hiệu suất năng lượng tốt và được sử dụng phổ biến trong hệ thống thông gió, HVAC và các ứng dụng công nghiệp cần vận hành hiệu quả.
Quạt cánh cong về phía sau phù hợp với nhiều hệ thống cấp hoặc hút khí sạch, nhưng việc lựa chọn vẫn cần căn cứ vào đường đặc tính và điều kiện làm việc thực tế.
Quạt ly tâm cánh thẳng hướng kính
Cánh có dạng thẳng theo phương hướng kính, thường có kết cấu chắc chắn và phù hợp với một số ứng dụng hút bụi, vận chuyển khí chứa hạt hoặc dòng khí có tính chất đặc biệt. Khả năng xử lý bụi và vật liệu phụ thuộc vào khoảng hở, hình dạng bánh công tác, kích thước hạt và thiết kế tổng thể.
4.2. Phân loại theo áp suất làm việc
|
Loại quạt |
Đặc điểm |
Ứng dụng điển hình |
|
Quạt ly tâm áp suất thấp |
Phù hợp với hệ thống có trở lực thấp |
Thông gió, cấp khí |
|
Quạt ly tâm áp suất trung bình |
Đáp ứng trở lực đường ống và thiết bị ở mức trung bình |
Hút khí, thông gió công nghiệp |
|
Quạt ly tâm áp suất cao |
Tạo áp suất lớn theo thiết kế |
Hệ thống hút bụi, vận chuyển khí qua thiết bị có trở lực cao |
Các mức áp suất không có một ranh giới thống nhất cho mọi nhà sản xuất. Vì vậy, cần đối chiếu thông số kỹ thuật và đường đặc tính của từng model thay vì chỉ dựa vào tên gọi.
4.3. Phân loại theo mục đích sử dụng
- Quạt ly tâm thông gió: Dùng để cấp khí tươi, hút khí nóng và lưu thông không khí.
- Quạt ly tâm hút bụi: Dùng trong hệ thống thu gom bụi và vận chuyển dòng khí có hạt.
- Quạt ly tâm chịu nhiệt: Được thiết kế cho các dòng khí nóng trong giới hạn nhiệt độ cho phép.
- Quạt ly tâm chống ăn mòn: Sử dụng vật liệu hoặc lớp phủ phù hợp với môi trường có tác nhân ăn mòn.
- Quạt ly tâm chuyên dụng cho môi trường nguy hiểm: Được thiết kế và lựa chọn theo các yêu cầu kỹ thuật, tiêu chuẩn và quy định an toàn áp dụng cho khu vực có nguy cơ cháy nổ.
Không phải mọi quạt ly tâm đều có thể thay thế cho nhau. Việc lựa chọn phải dựa trên đặc tính khí, nhiệt độ, nồng độ bụi và yêu cầu an toàn của ứng dụng.
4.4. Phân loại theo phương thức truyền động
Quạt truyền động trực tiếp: Bánh công tác được nối trực tiếp với trục động cơ hoặc sử dụng kết cấu truyền động trực tiếp tương đương. Ưu điểm là kết cấu gọn, ít chi tiết truyền động và thuận tiện bảo trì.
Quạt truyền động dây đai: Động cơ truyền lực đến trục quạt thông qua dây đai và puly. Cấu hình này cho phép thay đổi tỷ số truyền để điều chỉnh tốc độ quay trong phạm vi thiết kế, nhưng cần kiểm tra độ căng và tình trạng dây đai định kỳ.
5. Cách lựa chọn quạt ly tâm phù hợp
Để lựa chọn quạt ly tâm đáp ứng đúng nhu cầu, doanh nghiệp nên xem xét các yếu tố sau:
- Lưu lượng gió: Xác định lượng không khí cần cấp hoặc hút trong một đơn vị thời gian.
- Áp suất yêu cầu: Tính toán tổn thất áp suất của đường ống, bộ lọc, van, co nối và các thiết bị trong hệ thống.
- Tính chất dòng khí: Xem xét bụi, độ ẩm, nhiệt độ, hơi hóa chất, tính ăn mòn và nguy cơ cháy nổ.
- Hiệu suất và điện năng: Lựa chọn điểm vận hành phù hợp với đường đặc tính quạt để tránh lãng phí năng lượng.
- Không gian lắp đặt và bảo trì: Kiểm tra kích thước, vị trí cửa hút – thoát, phương án truyền động và khả năng tiếp cận các bộ phận cần bảo dưỡng.
- Độ ồn và độ rung: Cân nhắc yêu cầu về môi trường làm việc, kết cấu đỡ và các biện pháp giảm rung phù hợp.
Một chiếc quạt có công suất lớn chưa chắc phù hợp nếu lưu lượng hoặc áp suất không đáp ứng đúng yêu cầu. Do đó, việc tính toán và lựa chọn theo điều kiện vận hành thực tế là yếu tố quan trọng để hệ thống hoạt động ổn định, tiết kiệm và bền bỉ.
6. Giải pháp quạt công nghiệp cho doanh nghiệp
Việc lựa chọn đúng quạt ly tâm giúp doanh nghiệp cải thiện hiệu quả thông gió, thu gom bụi và xử lý khí trong quá trình sản xuất. Tùy vào đặc điểm nhà xưởng và yêu cầu công nghệ, mỗi hệ thống sẽ cần một giải pháp quạt phù hợp về lưu lượng, áp suất, vật liệu và phương thức truyền động.
Thành Danh Đạt hướng đến việc cung cấp các giải pháp quạt công nghiệp và quạt ly tâm đáp ứng nhu cầu thông gió, hút bụi và vận chuyển khí trong nhiều lĩnh vực sản xuất.
Nếu doanh nghiệp đang tìm kiếm quạt ly tâm cho nhà xưởng hoặc cần lựa chọn thiết bị theo thông số kỹ thuật, hãy chuẩn bị các thông tin về lưu lượng, áp suất, nhiệt độ và đặc tính dòng khí để được tư vấn phương án phù hợp.
Liên hệ Thành Danh Đạt để được tư vấn lựa chọn quạt ly tâm phù hợp với nhu cầu sử dụng.
