Trong các nhà máy và khu công nghiệp, bụi phát sinh từ quá trình sản xuất có thể ảnh hưởng đến sức khỏe người lao động, môi trường làm việc và hiệu suất vận hành của máy móc. Vì vậy, việc đầu tư hệ thống thu gom và xử lý bụi công nghiệp là yếu tố quan trọng giúp doanh nghiệp nâng cao chất lượng sản xuất và đáp ứng các yêu cầu về môi trường.
Hệ thống rung giũ khí nén là giải pháp làm sạch túi lọc được sử dụng phổ biến trong các hệ thống lọc bụi công nghiệp hiện đại. Nhờ sử dụng xung khí nén để loại bỏ bụi bám trên bề mặt túi lọc, hệ thống giúp duy trì khả năng thông khí, kiểm soát trở lực và hỗ trợ thiết bị vận hành ổn định trong thời gian dài.
Qua hình ảnh hệ thống lọc bụi công nghiệp, có thể thấy các bộ phận như cụm lọc bụi dạng hộp, đường ống dẫn khí, hệ thống van giũ bụi, quạt hút ly tâm và kết cấu sàn thao tác được bố trí đồng bộ nhằm đáp ứng nhu cầu thu gom bụi tại nhà máy.
1. Hệ thống rung giũ khí nén là gì?
Hệ thống rung giũ khí nén là hệ thống sử dụng các xung khí nén áp lực để làm bong lớp bụi tích tụ trên bề mặt vật liệu lọc. Công nghệ này thường được tích hợp trong thiết bị lọc bụi túi vải, còn được gọi là hệ thống lọc bụi túi vải giũ bụi xung khí nén.
Trong quá trình sản xuất, dòng khí chứa bụi được thu gom qua chụp hút và đường ống dẫn, sau đó đưa vào thiết bị lọc. Túi lọc giữ lại các hạt bụi, trong khi dòng khí sau lọc đi qua khoang khí sạch.
Sau một thời gian vận hành, lớp bụi tích tụ làm tăng trở lực của túi lọc. Lúc này, hệ thống điều khiển kích hoạt van xung khí nén để tạo ra tác động làm sạch, giúp bụi bong khỏi bề mặt túi và rơi xuống phễu thu bụi.
Phương pháp này có khả năng tự động hóa cao, phù hợp với các dây chuyền sản xuất cần thu gom bụi liên tục.
2. Cấu tạo của hệ thống rung giũ khí nén công nghiệp
Một hệ thống lọc bụi sử dụng cơ cấu giũ khí nén thường bao gồm các bộ phận chính sau:
2.1. Thiết bị lọc bụi túi vải
Đây là bộ phận trung tâm của hệ thống, có nhiệm vụ giữ lại các hạt bụi trong dòng khí. Thiết bị thường có kết cấu thép chắc chắn, bên trong bố trí các túi lọc và lồng đỡ túi.
Tùy theo đặc tính bụi, nhiệt độ và độ ẩm của dòng khí, vật liệu túi lọc có thể được lựa chọn từ polyester, polypropylene, aramid hoặc các loại vật liệu chuyên dụng khác.
2.2. Hệ thống van xung khí nén
Van xung khí nén có nhiệm vụ điều khiển việc cấp khí nén trong thời gian ngắn đến từng hàng túi lọc.
Khi nhận tín hiệu điều khiển, van mở nhanh để tạo xung khí có lưu lượng lớn trong thời gian ngắn. Xung khí truyền qua ống thổi và vòi phun, hỗ trợ làm bong lớp bụi bám trên bề mặt túi lọc.
2.3. Bình tích khí và đường ống cấp khí nén
Bình tích khí có nhiệm vụ dự trữ lượng khí cần thiết cho quá trình giũ bụi. Hệ thống đường ống dẫn khí phân phối khí nén đến các van xung theo trình tự vận hành.
Nguồn khí nén cần bảo đảm áp suất và lưu lượng phù hợp với thiết kế. Bộ lọc khí, bộ điều áp và thiết bị tách nước có thể được bố trí để hạn chế tạp chất và hơi ẩm ảnh hưởng đến thiết bị.
2.4. Ống thổi và vòi phun
Ống thổi thường được bố trí phía trên các hàng túi lọc. Vòi phun giúp định hướng dòng khí nén vào từng túi, tạo tác động làm sạch theo thiết kế.
Việc tính toán kích thước ống thổi, vị trí vòi phun và lưu lượng khí phù hợp sẽ giúp quá trình giũ bụi diễn ra hiệu quả, hạn chế tình trạng làm sạch không đồng đều.
2.5. Quạt hút ly tâm công nghiệp
Quạt hút ly tâm tạo áp suất để thu gom và vận chuyển dòng khí chứa bụi qua đường ống đến thiết bị lọc.
Đây là bộ phận quan trọng quyết định lưu lượng hút và khả năng thắng trở lực của toàn hệ thống. Quạt cần được lựa chọn theo lưu lượng khí, áp suất làm việc, đặc tính dòng khí và điều kiện lắp đặt thực tế.
Trong hệ thống lọc bụi, quạt hút và cơ cấu giũ bụi khí nén đảm nhiệm hai chức năng khác nhau nhưng phối hợp chặt chẽ để duy trì hiệu quả vận hành.
2.6. Phễu thu bụi và cơ cấu xả bụi
Sau khi được làm sạch khỏi túi lọc, bụi rơi xuống phễu phía dưới thiết bị. Bụi được đưa ra ngoài bằng van xả, van quay hoặc thiết bị vận chuyển phù hợp.
Cơ cấu xả cần được thiết kế phù hợp với đặc tính bụi, đồng thời hạn chế bụi phát tán trở lại môi trường.
2.7. Khung kết cấu và sàn thao tác
Đối với các hệ thống công nghiệp có kích thước lớn, khung thép chịu lực, sàn thao tác, lan can và thang tiếp cận giúp hỗ trợ lắp đặt, kiểm tra và bảo trì.
Kết cấu cần được tính toán theo tải trọng thiết bị, điều kiện lắp đặt và các yêu cầu an toàn liên quan.
3. Nguyên lý hoạt động của hệ thống rung giũ khí nén
Hệ thống vận hành theo chu trình thu gom, lọc bụi, giũ bụi và xả bụi. Quy trình cơ bản gồm các bước:
Bước 1: Thu gom bụi tại nguồn phát sinh
Chụp hút và đường ống dẫn thu gom dòng khí chứa bụi từ máy móc hoặc các công đoạn sản xuất.
Bước 2: Quạt hút vận chuyển dòng khí
Quạt ly tâm tạo lực hút để đưa dòng khí qua đường ống và vào thiết bị lọc bụi. Việc bố trí đường ống cần bảo đảm lưu lượng phù hợp và hạn chế tổn thất áp suất không cần thiết.
Bước 3: Túi lọc giữ lại bụi
Khi dòng khí đi qua vật liệu lọc, các hạt bụi được giữ lại trên bề mặt túi. Khí sau lọc đi vào khoang khí sạch và được dẫn đến vị trí xả theo thiết kế.
Bước 4: Van xung kích hoạt quá trình giũ bụi
Khi đến thời điểm cài đặt hoặc khi chênh áp đạt ngưỡng điều khiển, bộ điều khiển phát tín hiệu mở van xung khí nén.
Bước 5: Xung khí làm bong lớp bụi
Khí nén được phun qua ống thổi và vòi phun, tạo tác động tức thời lên túi lọc. Lớp bụi bám trên bề mặt túi bị bong ra và rơi xuống phễu thu.
Bước 6: Thu gom bụi và tiếp tục vận hành
Bụi được xả ra ngoài theo cơ cấu phù hợp. Các hàng túi lọc được giũ lần lượt để hệ thống tiếp tục duy trì quá trình lọc bụi.
Tần suất giũ, thời gian mở van và áp suất khí nén cần được điều chỉnh theo đặc tính bụi, loại túi lọc và điều kiện vận hành thực tế.

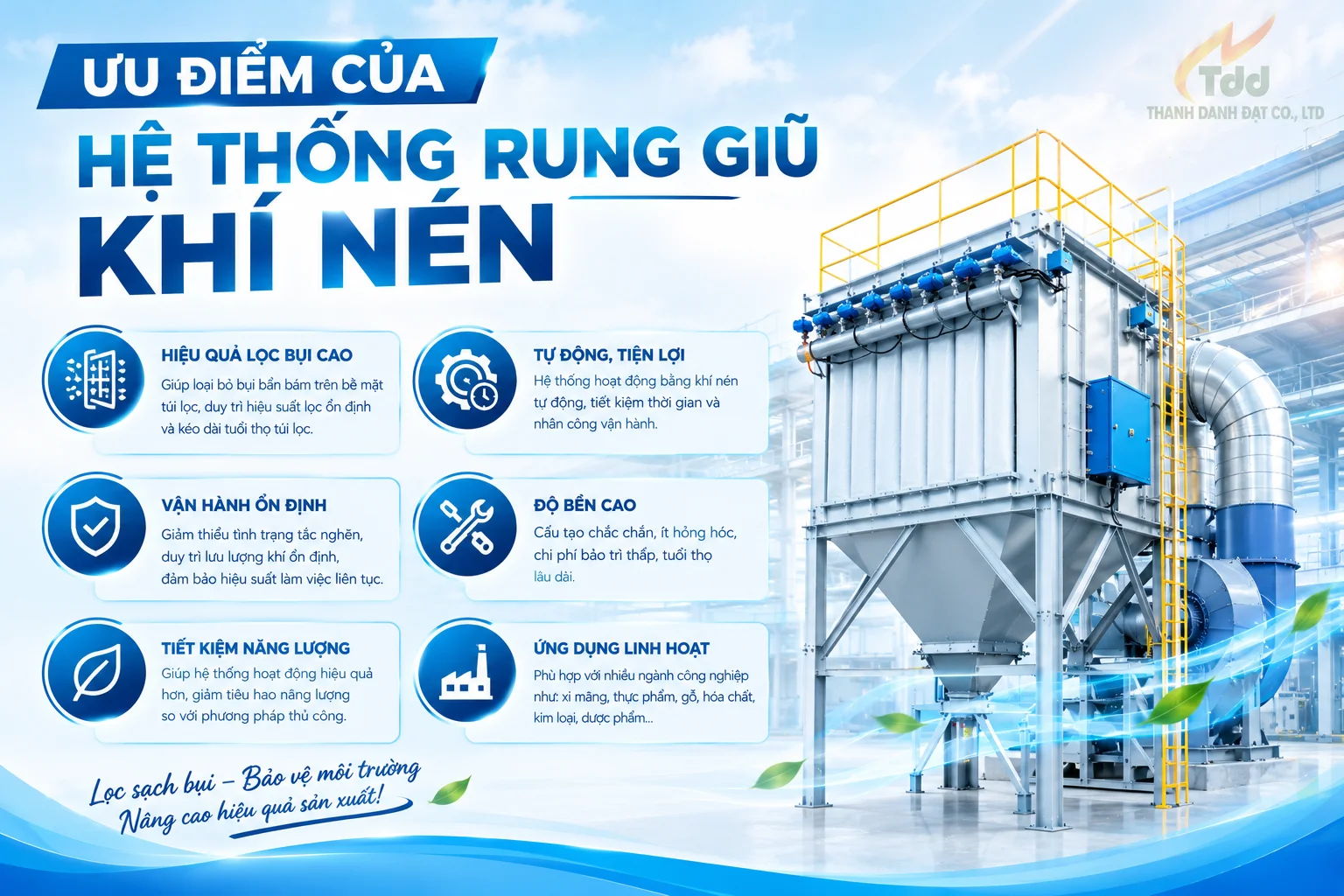

4. Ưu điểm của hệ thống rung giũ khí nén
- Hiệu quả lọc bụi cao
- Tự động, tiện lợi
- Vận hành ổn định
- Độ bền cao
- Tiết kiệm năng lượng
- Ứng dụng linh hoạt
5. Ứng dụng của hệ thống rung giũ khí nén
Hệ thống được sử dụng trong nhiều ngành công nghiệp có phát sinh bụi, chẳng hạn:
- Nhà máy xi măng và vật liệu xây dựng: Thu gom bụi tại các công đoạn nghiền, trộn, vận chuyển và đóng bao.
- Ngành chế biến gỗ: Lọc bụi gỗ, mùn cưa và bụi phát sinh từ quá trình cưa, bào, chà nhám.
- Ngành luyện kim và gia công kim loại: Thu gom bụi tại các công đoạn gia công phù hợp với đặc tính dòng khí và vật liệu lọc.
- Ngành thức ăn chăn nuôi: Kiểm soát bụi từ quá trình nghiền, phối trộn và đóng gói nguyên liệu.
- Ngành hóa chất và phân bón: Thu gom bụi phát sinh trong quá trình phối trộn, nghiền hoặc đóng gói, với vật liệu lọc được lựa chọn theo tính chất hóa học.
- Ngành chế biến nông sản: Lọc bụi từ các công đoạn xay xát, sàng, nghiền và vận chuyển nguyên liệu.
Đối với bụi dễ cháy, bụi độc hại hoặc dòng khí có nhiệt độ cao, hệ thống cần được đánh giá rủi ro và lựa chọn giải pháp kỹ thuật phù hợp trước khi triển khai.
6. Những lưu ý khi thiết kế và lắp đặt hệ thống
Để hệ thống rung giũ khí nén hoạt động ổn định, doanh nghiệp cần quan tâm đến các yếu tố sau:
- Lưu lượng và áp suất quạt hút: Tính toán theo tổng trở lực của đường ống, thiết bị lọc và các phụ kiện.
- Nguồn khí nén: Đáp ứng yêu cầu về áp suất, lưu lượng và chất lượng khí.
- Vật liệu túi lọc: Phù hợp với nhiệt độ, độ ẩm, kích thước hạt và tính chất hóa học của bụi.
- Chế độ giũ bụi: Điều chỉnh thời gian và chu kỳ hợp lý để cân bằng hiệu quả làm sạch, mức tiêu thụ khí nén và tuổi thọ túi lọc.
- Đường ống và chụp hút: Bố trí phù hợp với vị trí phát sinh bụi, hạn chế rò rỉ và tổn thất áp suất.
- Bảo trì định kỳ: Kiểm tra van xung, đường cấp khí, túi lọc, quạt hút, cơ cấu xả bụi và hệ thống điều khiển.
- An toàn công nghiệp: Đánh giá nguy cơ cháy nổ bụi và các rủi ro đặc thù của nguyên liệu sản xuất.
Việc thiết kế đồng bộ ngay từ đầu giúp hạn chế các vấn đề như lực hút yếu, túi lọc nhanh nghẹt, giũ bụi không đều hoặc tiêu hao khí nén quá mức.
7. Giải pháp quạt công nghiệp cho hệ thống lọc bụi
Trong hệ thống lọc bụi giũ khí nén, quạt hút ly tâm đóng vai trò tạo lực hút và vận chuyển dòng khí qua thiết bị lọc. Vì vậy, lựa chọn đúng loại quạt và thông số vận hành là yếu tố quan trọng để hệ thống đáp ứng nhu cầu thực tế của nhà máy.
Công ty Thành Danh Đạt hướng đến cung cấp các giải pháp quạt công nghiệp phục vụ nhu cầu thông gió, hút bụi và vận chuyển không khí trong nhà xưởng.
Khi lựa chọn quạt cho hệ thống lọc bụi, doanh nghiệp cần xác định lưu lượng khí, áp suất yêu cầu, nhiệt độ và đặc tính bụi, cũng như điều kiện lắp đặt. Các thông số này là cơ sở để lựa chọn cấu hình thiết bị phù hợp.
Nếu doanh nghiệp đang tìm hiểu giải pháp quạt hút cho hệ thống lọc bụi túi vải hoặc cần lựa chọn thiết bị cho nhà máy, hãy liên hệ Thành Danh Đạt để được tư vấn theo nhu cầu sử dụng.
8. Kết luận
Hệ thống rung giũ khí nén là giải pháp làm sạch túi lọc hiệu quả trong nhiều hệ thống thu gom bụi công nghiệp. Việc kết hợp thiết bị lọc túi vải, van xung khí nén, nguồn cấp khí, quạt hút ly tâm và cơ cấu xả bụi giúp duy trì khả năng lọc, kiểm soát trở lực và hỗ trợ quá trình sản xuất ổn định.
Để đạt hiệu quả lâu dài, hệ thống cần được tính toán theo đặc tính bụi, lưu lượng khí, áp suất vận hành và yêu cầu an toàn của từng ngành sản xuất.
Thành Danh Đạt – Đồng hành cùng doanh nghiệp trong các giải pháp quạt công nghiệp, hút bụi và thông gió nhà xưởng.
